360-Grad-Großschweiß-Positionierer HB-03 Rotationsschweiß-Turntable

MOQ:	1 Satz
Standard Packaging:	Holzpaletten
Delivery Period:	10-15 Tage
Zahlungs-Methode:	L/c, t/t
Supply Capacity:	100 Stück/Monat

Ausführliche Information

Beschreibung des Produkts

Ausführliche Information

Herkunftsort

PR.CHINA

Markenname

OTA

Zertifizierung

CE, ISO

Hervorheben:

360-Grad-Großschweißpositionierer

Drehscheibe mit 360°-Rotationsschweißen

Beschreibung des Produkts

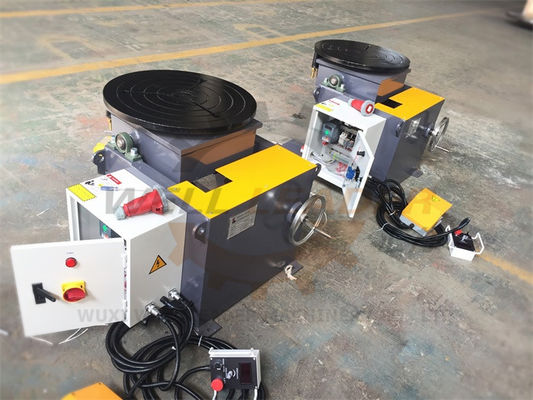

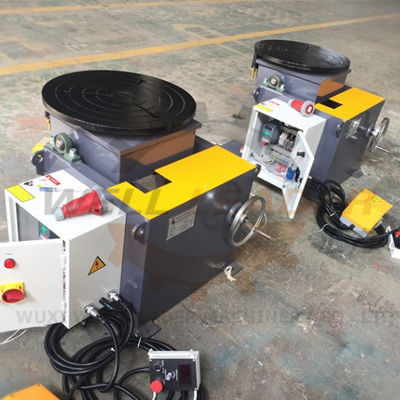

Unser Schweißpositionierer ist dafür ausgelegt, runde oder rohrförmige Werkstücke wie Flansche und Rohre um 360 Grad zu drehen, damit ein Schweißer in einer Position stehen und ständig auf einer ebenen Fläche arbeiten kann. Dies verhindert Ermüdung des Arbeiters und erhöht die Produktivität, da der Schweißer sich nicht ständig um das Werkstück bewegen muss, um die Schweißnaht fertigzustellen. Diese Art der Werkstückpräsentation sorgt auch tendenziell für konstant hochwertige Schweißnähte, da keine Überkopf- oder Vertikalschweißungen erforderlich sind. Das Verbinden von Rohren oder das Anbringen von Rohrleitungsarmaturen wie Flanschen und Ventilen ist ausführungstechnisch aufgrund der 360-Grad-Arbeitsebene eine problematische Aufgabe. Ohne den Einsatz eines Werkzeugs wie des Schweißpositionierers muss sich der Arbeiter möglicherweise ständig um das Werkstück herum und darunter bewegen, um die Verbindung herzustellen, was nicht zu einer guten Schweißqualität beiträgt. Um häufige Unterbrechungen von Schweißnähten zu vermeiden, ist ein Schweißpositionierer ein notwendiges und effektives Schweißwerkzeug.

Klicken Sie auf das Video unten, um die Arbeitsdemonstration zu sehen.

Merkmale:

- Hochpräzise Drehringlagerstruktur mit unbegrenzter 360°-Drehung.

- Mitsubishi / Schneider Frequenzumrichter für stufenlose Drehzahlregelung.

- Siemens / Schneider elektrische Komponenten.

- Fernbedienungskasten mit langen Kabeln.

- Kabelloser Fernbedienungskasten.

- Anzeige des Neigungswinkels

- Endschalter zur Vermeidung von Überneigung.

- Schnellstromkabelstecker ist vorhanden.

- CE-geprüft.

Technische Parameter:

- Nennkipplast: 1000 kg bei voller Position

- Max. Schwerpunkt: 300 mm

- Max. Exzentrizität: 200 mm

- Drehzahl: 0,12-1,2 U/min

- Kippgeschwindigkeit: 0,35 U/min

- Kippbereich: 0-120 Grad

- Drehmotor: 1,1 kW

- Kippmotor: 1,1 kW

- Tischgröße: Φ1200 mm

- Spannbereich des Spannfutters: 2”-10”

Lieferumfang (für jedes Standardmodell):

-Hauptkörper mit Motoren & Getriebe, Tisch, Lagern usw.

-Schaltschrank mit Schneider-Komponenten & Schnellstromkabelstecker

-Fernbedienungskasten mit 6m Kabel

- Kabelloser Fernbedienungskasten

-Fußschalter

-Schweißspannfutter WP-300 für 2”-10” Rohr

-Zugehörige Dokumente inkl. mechanischer Zeichnungen, Schaltpläne, Bedienungsanleitung usw.

-Ersatzteile: Drucktasten, Leuchten, Potentiometer.

Modell	HB-03	HB-05	HB-08	HB-10	HB-20	HB-30	HB-50	HB-100
Nennlast	300kg	500kg	800kg	1000kg	2000kg	3000kg	5000kg	10000kg
Max. Schwerpunkt bei Nennlast	200mm	250mm	300mm	300mm	300mm	300mm	300mm	400mm
Max. Exzentrizität bei Nennlast	150mm	150mm	150mm	150mm	200mm	200mm	200mm	200mm
Drehzahl (U/min)	0,2-2	0,12-1,2	0,12-1,2	0,12-1,2	0,1-1,0	0,05-0,5	0,05-0,5	0,05-0,5
Kippgeschwindigkeit (U/min)	manuell/1,3	0,35	0,35	0,35	0,35	0,35	0,2	0,2
Kippbereich	0-90°	0-90°	0-90°	0-120°	0-120°	0-120°	0-120°	0-120°
Drehmotorleistung	0,37kw	0,4kw	0,4kw	0,55kw	0,75kw	1,1kw	1,5kw	1,5kw
Kippmotorleistung	0,37kw	0,37kw	0,37kw	0,55kw	0,75kw	1,1kw	1,5kw	2,2kw
Tischdurchmesser	Φ600mm	Φ800mm	Φ800mm	Φ900mm	Φ1100mm	Φ1300mm	Φ1600mm	Φ2000mm

Verkauft an: Deutschland, Dänemark, Rumänien, Neuseeland, Australien, Singapur, Indonesien, Malaysia, Argentinien, Brasilien, Chile, Türkei, Syrien, Israel, Saudi-Arabien, Vietnam, Indien usw.
