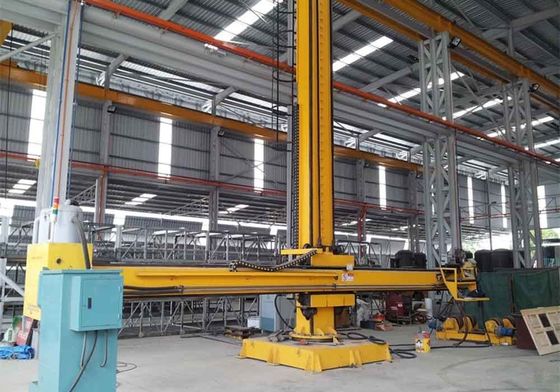

HC6060 mit SAW-Kopf

Der Schweißmanipulator ist ein automatisches Schweißgerät und wird weit verbreitet.Umdrehung der Spalte und Fahrt des Trolleys auf SchienenDie Schweißvorrichtung kann mit einem SAW-Kopf ausgestattet werden, um das Schweißen von Tanks durch die Zusammenarbeit mit Rotatoren oder Positionierern durchzuführen.So ist die Maschine weit verbreitet in Industriezweigen wie Windturm verwendet, Kessel, Chemie, Schiffswerft, Automobil, Metallkonstruktionen usw.

Diese Maschine besteht hauptsächlich aus einem Säulenteil, einem Führungsplattenteil, einem Boomteil, einem Aufzugsreduktorteil, einem Gewichtsgleichgerät und einem motorisierten Schiebetisch, einer Bedienplattform und einem manuellen Schließsystem.

Die Säule, der Baum, der Führerblock sind geschweißt und die Stärke freigesetzt.

Nach dem Schweißen werden die Säule und der Boom mit Wärmebehandlung und Feinbearbeitung versehen, um die Präzision zu gewährleisten.

Die oberen/unten und linken/rechten Leiträder sind exzentrisch ausgerichtet. Durch die Anpassung kann die Lücke in den Leiträdern so angepasst werden, dass die Abnutzung der Schienen kompensiert wird.

Alle Wellen, die Achsen, einschließlich der Wellenbolzen, werden thermisch raffiniert, die Zahnräder und Bewegungsteile werden an der Oberfläche gehärtet.

Die Boom-Erhöhung erfolgt durch Motor mit Bremse, Wurmrad-Reduktor, Ketten- und Kettenrad.

Die Boomverlängerung wird von einem Motor durch einen Wurmradreduktor angetriebenen Getriebe & Rack angetrieben. Es gibt begrenzte Schalter an Kopf und Ende. Die Geschwindigkeit wird durch Wechselrichter gesteuert, in Ziffern angezeigt.

Es gibt eine Kanonenregelung an der Vorderseite des Booms, die Kanone kann sich nach oben/nieder bewegen, links/rechts motorisiert.

Die Säule und der Keller sind mit einem Schleiflager verbunden, die Säule kann manuell um +/- 180° gedreht und manuell in jeder Position gesperrt werden.

Die rechteckigen Führungen an der Säule und dem Baum sind aus 16Mn Material, das eine hohe Festigkeit aufweist.

Auf der Leiter befindet sich ein Sicherungsschutz und die Getriebe sind abgedeckt.

Das elektrische Steuerungssystem besteht aus Schrank, Fernbedienung, Wechselrichter von Schneider.
