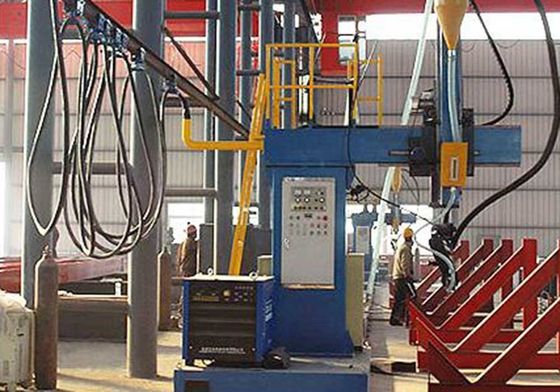

Elektrische Steuerungsanlage für die Schweißmaschine mit H-Strahl

Die Maschine besteht aus einem Wagen, einer Säule, einem Boom, einem Schweißarm und einem Werkzeugträger, einem mechanischen Schweißtorch-Verfolgungsgerät, einem Flussbehandlungssystem, einem Gaskreislauf und einem elektrischen Steuerungssystem.

Die Maschine besteht aus einem Wagen, einer Säule, einem Boom, einem Schweißarm und einem Werkzeugträger, einem mechanischen Schweißtorch-Verfolgungsgerät, einem Flussbehandlungssystem, einem Gaskreislauf und einem elektrischen Steuerungssystem.

Der Wagen, die Säule und der Baum bilden den Rahmen der Maschine.Schweißpistole mechanische Nachverfolgungsvorrichtung wird verwendet, um Schweißkopf zu unterstützen und die Position der Schweißspitze zu regulierenEs gibt mehrere Gruppen von Leerlaufrädern auf dem Werkzeugwagen, die eng mit den Führungsschienen für die oberen und unteren und linken und rechten Fahrten verbunden sind.Zwei Gruppen von Antriebsvorrichtungen werden verwendet, um die Bewegung der Schweißarme in der oberen, unten, links und rechts.

Die mechanische Schweißflammenverfolgungsvorrichtung ist am unteren Teil des Schweißarms und die Drahtzufuhrvorrichtung des Schweißkopfes am oberen Teil installiert.die sicherstellen kann, dass die Schweißspitze auf die Schweißnaht gerichtet istEin Paar Führerräder wird an zwei Seiten der Schweißnaht des Werkstücks befestigt, wenn die Schweißnaht in linke und rechte Richtung gebogen ist.durch die elastische Reaktion der Feder, werden die Querrutsche an der oberen Seite des Lenkrades nach links oder rechts eingestellt.die Querrutschen werden vom Lenkrad angetrieben in oberer und unterer Richtung angepasstZusätzlich ist die manuelle Links-Rechts-Anpassung für die Schweißlampe ausgestattet.

Das Flussbehandlungssystem besteht aus einem Flussbehälter und einer Flussrückgewinnungsmaschine.Flussrückgewinnungsmaschine auf dem Wagen eingerichtetDer Fluss fließt zum Schweißnaht, der vom Flussbehälter durch das Ventil geschweißt werden soll, und dann wird die Schweißarbeit durch Schweißspitze durchgeführt.Die Flussrückgewinnungsrohr an der Rückseite der Schweißspitze wird verbleibenden Fluss auf dem Lauf zu sammeln, die nach dem Filtern durch einen Bildschirm durch ein Ventil zum Flussbehälter zurückgeführt wird.Staub wird in die Flussrückgewinnungsmaschine gezogen und ein großer Flussblock bleibt im Rückgewinnungsfass.

Das elektrische Steuerungssystem besteht aus einer elektrischen Steuerung und einem Bedienfeld.Anpassung der Schweißparameter der Schweißmaschine und Schalter der Flussrückgewinnungsmaschine wird gesteuert und ausgeführt.
