| MOQ: | 1 Satz |
| Standard Packaging: | Holzpaletten |
| Delivery Period: | 10-15 Tage |
| Zahlungs-Methode: | L/C, T/T |
| Supply Capacity: | 100 Stück/Monat |

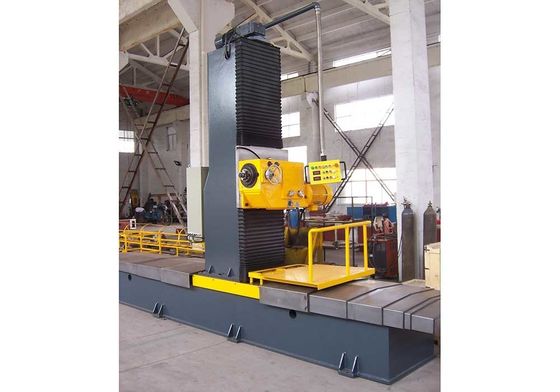

Die Boxendfräsmaschine besteht hauptsächlich aus der Frässtation, der Hebekolonne, dem Arbeitstisch, dem Hauptkörper, dem Zuführungssystem, dem elektrischen System, dem Führerschutz, dem Schneider usw.Diese Maschine wird verwendet, um das Ende Profil von H-Bale oder BOX Spalte fräsenDas maximale Arbeitsprofil beträgt 1500x1500 mm, das Minimum beträgt 300x200 mm.
| Modell | DX1215 | DX1515 | DX1220 | DX1230 |
| Größe des Prozessbereichs | 1200x1500 mm | 1500x1500 mm | 1200 x 2000 mm | 1200 x 3000 mm |
| Kraft des Fräskopfes | 7.5 kW | 7.5 kW | 7.5 kW | 7.5 kW |
| Horizontale Zufuhrgeschwindigkeit | 100-800 mm/min VFD | 100-800 mm/min VFD | 100-800 mm/min VFD | 100-800 mm/min VFD |
| Vertikalgeschwindigkeit des Fräskopfes | 100-800 mm/min VFD | 100-800 mm/min VFD | 100-800 mm/min VFD | 100-800 mm/min VFD |
| Spindelgeschwindigkeit des Fräskopfes | 75-420 Rpm, in sechs Schritten | 75-420 Rpm, in sechs Schritten | 75-420 Rpm, in sechs Schritten | 75-420 Rpm, in sechs Schritten |
| Fräskopfbereich | 0-45° | 0-45° | 0-45° | 0-45° |
Technische Parameter:
Kraft des Mühlmotors: P=7,5 kW HD750
Horizontale Fräsgeschwindigkeit: 100-800 mm/min VFD mit Wechselrichter
Horizontale Rutschen im Leerlauf: 1200 mm/min
Vertikalgeschwindigkeit des Fräskopfes: 100-800 mm/min VFD mit Wechselrichter
Leistung des horizontalen Motoren: 1,5 kW
Vertikalmotorleistung: 2,2 kW
Spindelgeschwindigkeit des Fräskopfes: 75-420 Rpm, in sechs Schritten, durch das Außenhandrad eingestellt. (Anmerkung: dies ist ein aktualisiertes Modell, um das Öffnen des Getriebes und das Wechseln der Gänge im Inneren zu vermeiden, um die Geschwindigkeit zu ändern)
Freisetzkopfbereich: 0-45dgr
Größe des Sitzplatzes des Fräsmaschins: Φ125-250 mm
Schlag der Frässpindel: L=100 mm
Durchmesser der Frässpindel: Φ128,57 mm
Schrägstrich für den Fräskopf: NT50
Umgebungstemperatur: 10 oC bis 40 oC
Relative Luftfeuchtigkeit:Max. durchschnittliche monatliche relative Luftfeuchtigkeit beträgt 90%
Stromleistung:Spannungsschwankungen (unter der Nennfrequenz) ≤ ± 10%
Frequenzschwankung (unter Nennspannung) ≤ ± 2%
Leistung:
Die Maschine besteht aus Fräskopf, Spalte, Maschinenkörper, mechanischem Zuführungssystem, Steuerungssystem, Schienenschutz, Fräsblatt usw.
Sowohl die horizontalen als auch die vertikalen Schienen sind präzisen Typs, haben eine hohe Ladekapazität, einen geringen Abstand und eine gute Genauigkeit.
Der Fräskopf kann sich entlang der Spindel als 100 mm Schlag bewegen;
Die Maschine ist mit einem Bedienpedant ausgestattet, der leicht zu bedienen und die Klinge auszurichten ist.
Die vertikale Schiene ist durch eine entworfene Abdeckung vor Staub und Schrott geschützt.
Für die Absicherungseinheit der horizontalen Schiene ist es ein Kaskaden-Stil, mit dem Vorteil einer guten Dichtung, keine Verwüstung und lange Lebensdauer.durch die Schmier- und Reinheitszustand der Schiene zu sehen ist;
Die Maschine und die Säule sind Schweißstrukturen, die nach dem Schweißen vollständig gegossen werden, um eine stabile, nicht verformte und gute Präzession zu gewährleisten.
Der Fräskopf wird von einem professionellen Hersteller hergestellt und verfügt über eine angemessene Struktur, zuverlässige Leistung, einen breiten Drehzahlbereich, gute Steifigkeit, geringen Lärm, hohe Effizienz und einfache Bedienung.Umdrehungen des Fräskopfes können manuell anhand des Durchmessers des Fräsblattsitzes eingestellt werden;
Der Fräskopf kann im Bereich von 0 ~ 45o in den vertikalen Schieberegeln integriert gedreht werden, um die Bewegung zu erleichtern.
Es gibt eine manuelle Schmierpumpe an den horizontalen Gleisen, die eine gute Schmierung der Schiene ermöglicht.
Das Fräsblatt der Maschine ist ein auf dem Markt erhältlicher Standardblatt aus Stahl aus Karbidlegierung.
Versorgungsbereich:
Kolonne einschließlich: Fräskopf (7,5 kW), vertikale Schieberegler, Kolonnenkörper, Aufzugstransmissionsmechanismus, Abdeckung;
Horizontale Schieberegler, einschließlich: Arbeitstisch, Maschinenkarosserie, Zuführungssystem, Schutzdeckel;
Steuersystem einschließlich: Steuerplatte, Bediener, AC-Wechselrichter
Werkzeug für die Montage der Mahlblase, einschließlich: Zugstange, Mandrill, 160 Standard-Fräsblattsitz, Montagewerkzeug usw.
Betriebsanleitung (einschließlich Grundriss, elektrisches Diagramm, hydraulisches Diagramm)
Benutzer, der teilgenommen hat:
a. Fundament (der Verkäufer stellt Zeichnungen vor).
b. Erdschrauben (L) und Erweiterungsschrauben.
|
|
